Jako dostawca wytłoczek spotkałem się z licznymi zapytaniami dotyczącymi obliczania sił tłoczenia. Zrozumienie sposobu obliczania sił tłoczenia ma kluczowe znaczenie dla powodzenia każdego projektu tłoczenia. Zapewnia, że używany sprzęt wytrzyma obciążenie, pomaga w optymalizacji procesu i ostatecznie prowadzi do wysokiej jakości tłoczonych części. Na tym blogu podzielę się kilkoma kluczowymi metodami i rozważaniami dotyczącymi obliczania sił tłoczenia.
Podstawy sił stemplujących
Tłoczenie to proces produkcyjny stosowany do kształtowania blach w różne formy. Podczas tłoczenia stempel dociska blachę do matrycy, powodując odkształcenie metalu. Siłę potrzebną do osiągnięcia tego odkształcenia nazywamy siłą tłoczenia. Na siłę tłoczenia wpływa kilka czynników, w tym właściwości materiału metalu, grubość blachy, kształt i rozmiar tłoczonej części oraz rodzaj operacji tłoczenia.
Czynniki wpływające na siły tłoczenia
Właściwości materiału
Materiał blachy ma istotny wpływ na siłę tłoczenia. Różne metale mają różne właściwości mechaniczne, takie jak granica plastyczności, ostateczna wytrzymałość na rozciąganie i plastyczność. Na przykład stal nierdzewna jest ogólnie mocniejsza i trudniejsza do odkształcenia w porównaniu do aluminium. W efekcie tłoczenie stali nierdzewnej wymaga użycia większej siły. Granica plastyczności materiału jest szczególnie ważna, ponieważ reprezentuje naprężenie, przy którym materiał zaczyna odkształcać się plastycznie. Materiał o wysokiej granicy plastyczności będzie wymagał większej siły do tłoczenia.
Grubość arkusza
Grubsze arkusze metalu wymagają większej siły do stemplowania. Dzieje się tak dlatego, że jest więcej materiału do odkształcenia. Zależność między grubością blachy a siłą tłoczenia jest w przybliżeniu liniowa, co oznacza, że gdy grubość się podwaja, siła tłoczenia również mniej więcej się podwaja, przy założeniu, że inne czynniki pozostają stałe.
Kształt i rozmiar części
Kształt i rozmiar tłoczonej części odgrywają kluczową rolę w określaniu siły tłoczenia. Złożone kształty z ostrymi narożnikami lub głębokimi rysunkami wymagają większej siły w porównaniu do prostych, płaskich kształtów. Większe części również zazwyczaj wymagają większej siły, ponieważ istnieje większy obszar materiału do odkształcenia. Na przykład tłoczenie dużego panelu nadwozia samochodu będzie wymagało znacznie większej siły niż tłoczenie małego elementu elektronicznego.
Rodzaj operacji stemplowania
Różne operacje tłoczenia, takie jak wykrawanie, przebijanie, zginanie i ciągnienie, wymagają różnej ilości siły. Operacje wykrawania i przebijania obejmują cięcie metalu, a wymagana siła zależy głównie od wytrzymałości materiału na ścinanie i obwodu cięcia. Z drugiej strony operacje gięcia zależą od podatności na zginanie materiału i promienia gięcia. Operacje ciągnienia, które obejmują rozciąganie metalu do trójwymiarowego kształtu, zazwyczaj wymagają największych sił.
Obliczanie sił tłoczenia
Siła zaślepiająca i przebijająca
Siłę wymaganą do operacji wykrawania i przebijania można obliczyć za pomocą następującego wzoru:
[F = L\razy t\razy S]
gdzie (F) to siła tłoczenia, (L) to obwód nacięcia (suma długości wszystkich wycinanych krawędzi), (t) to grubość blachy, a (S) to wytrzymałość materiału na ścinanie.
Przykładowo, jeśli przebijamy okrągły otwór o średnicy (d = 10) mm w blasze aluminiowej o grubości 2 mm i wytrzymałości na ścinanie (S= 100) MPa. Najpierw obliczamy obwód otworu (L=\pi d=\pi\times10 = 31,4) mm. Następnie korzystając ze wzoru (F = L\times t\times S=31,4\times2\times100 = 6280) N.
Siła zginająca
Siłę zginającą można oszacować za pomocą następującego wzoru:
[F=\frac{K\times L\times t^{2}\times S}{W}]
gdzie (K) to stała zależna od metody gięcia i materiału (zwykle między 0,3 a 0,6), (L) to długość gięcia, (t) to grubość blachy, (S) to ostateczna wytrzymałość na rozciąganie materiału oraz (W) to szerokość otworu matrycy.
Siła przyciągania
Obliczanie siły ciągnącej jest bardziej złożone, ponieważ uwzględnia wiele czynników, takich jak współczynnik rozciągania, właściwości materiału i tarcie. Uproszczony wzór na maksymalną siłę ciągnącą to:
[F = \pi D_{p}\times t\times S\times(1 - \frac{d}{D})]
gdzie (D_{p}) to średnica stempla, (t) to grubość blachy, (S) to wytrzymałość materiału na rozciąganie, (d) to średnica ciągnionej części, oraz (D) to początkowa średnica półwyrobu.
Praktyczne uwagi dotyczące obliczania siły
Chociaż powyższe wzory stanowią dobry punkt wyjścia do obliczania sił tłoczenia, należy wziąć pod uwagę kilka praktycznych kwestii.
Wydajność narzędzi i maszyn
Wydajność oprzyrządowania i maszyny do tłoczenia może mieć wpływ na rzeczywistą wymaganą siłę. Zużyte narzędzia lub maszyna o niskiej wydajności mogą wymagać większej siły, aby osiągnąć ten sam rezultat. Aby zapewnić optymalną wydajność, niezbędna jest regularna konserwacja oprzyrządowania i maszyny.
Tarcie
Tarcie pomiędzy stemplem, matrycą i blachą może zwiększyć siłę tłoczenia. Stosowanie smarów może zmniejszyć tarcie i obniżyć wymaganą siłę. Jednakże rodzaj smaru i metodę smarowania należy starannie wybrać w oparciu o materiał i operację tłoczenia.
Margines bezpieczeństwa
Zawsze zaleca się dodanie marginesu bezpieczeństwa do obliczonej siły tłoczenia. Uwzględnia to wszelkie niepewności dotyczące właściwości materiału, różnice w procesie produkcyjnym i nieoczekiwane czynniki. Powszechnie stosuje się margines bezpieczeństwa wynoszący 10–20%.
Wniosek

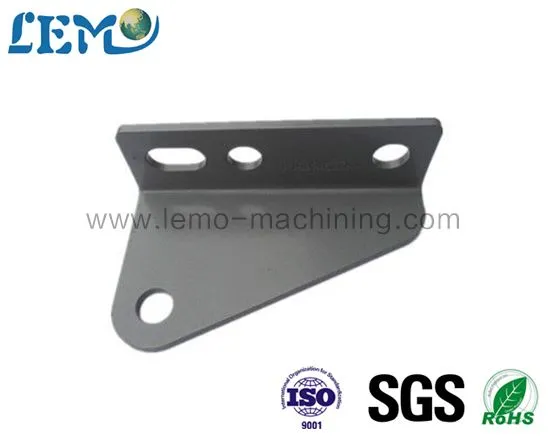

Dokładne obliczanie sił tłoczenia jest złożonym, ale istotnym zadaniem w branży tłoczenia. Rozumiejąc czynniki wpływające na siły tłoczenia i stosując odpowiednie formuły, możemy zapewnić, że nasze operacje tłoczenia są wydajne i wytwarzają części wysokiej jakości. W naszej firmie posiadamy duże doświadczenie w operacjach tłoczenia i możemy dostarczyć rozwiązania zaprojektowane na zamówienie dla różnych gałęzi przemysłu. Jeśli szukaszCzęści do tłoczenia blachy ze stali nierdzewnej na zamówienie dla telekomunikacji, jesteśmy tutaj, aby Ci pomóc.
Jeśli masz jakieś projekty tłoczenia lub potrzebujesz więcej informacji na temat sił tłoczenia i naszych usług, zachęcamy do skontaktowania się z nami w celu omówienia zakupów. Zależy nam na dostarczeniu Państwu najlepszych rozwiązań dostosowanych do Państwa konkretnych potrzeb.
Referencje
- Dieter, GE (1986). Metalurgia mechaniczna. McGraw-Wzgórze.
- Kalpakjian, S. i Schmid, SR (2014). Inżynieria i technologia produkcji. Pearsona.
